30x30x7mm Lüfter M-FAN DC 12V DA03007S12HA
5,10 €*
Produktinformationen "30x30x7mm Lüfter M-FAN DC 12V DA03007S12HA"
Besonders flacher Axiallüfter 30 × 30 × 7 mm der Serie M-FAN mit Gleitlager. Erhältlich für 5 und 12 V in Drehzahlen von 6.000 bis 12.000 rpm, auf Wunsch mit Autostart, Tachosignal, PWM oder Temperatursensor sowie in Schutzart IP54.
Aufbau

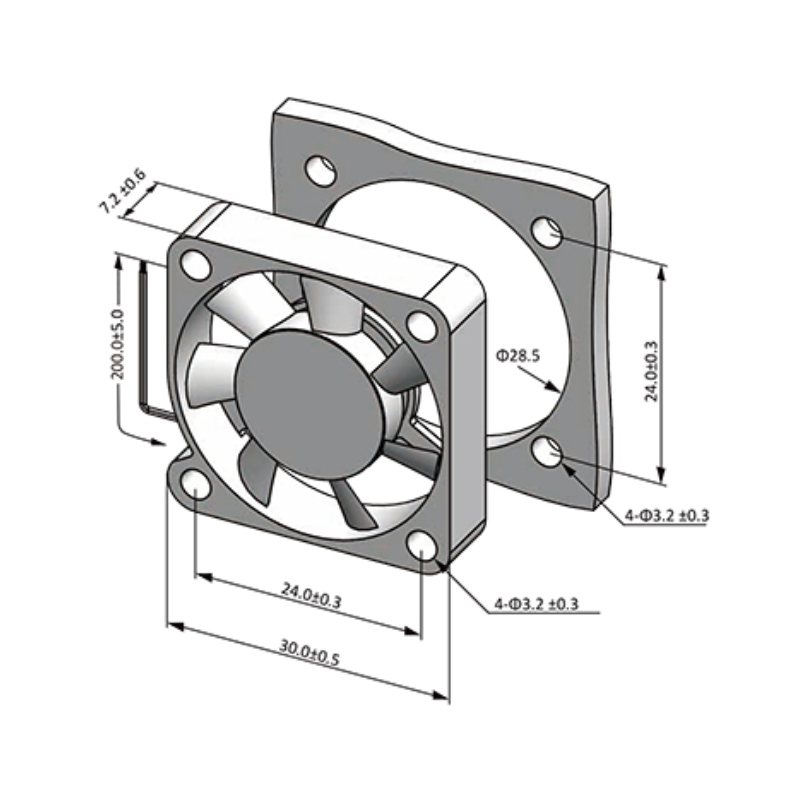

| Lüftergröße | 30 x 30 x 7 mm |
| Material Gehäuse | Kunststoff (UL94V-0) |
| Material Lüfterrad | Kunststoff (UL94V-0) |
| Anschlussleitung | UL1007AWG#26, rot (+) / schwarz (−) |
| Lager | Gleitlager, ca. 30.000 Stunden bei 40°C |
| Anschluss | Litzen |
| Betriebstemperatur | -40 bis +70°C |
| Stromversorgung | DC |
| Normen | UL, TÜV, CE |
| Schutzart | IP20 (Standard) |
Technische Daten
| Modell | Lager | Nennspannung | Betriebsspannung | Stromstärke | Leistung | Drehzahl | Max. Luftstrom | Max. statischer Druck | Geräusch | Gewicht | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VDC | VDC | Amp | Watt | RPM | CFM | m³/min | inch-H₂O | Pa | dB-A | g | ||
| DA03007S05U* | S | 5 | 3,5~5,5 | 0,28 | 1,40 | 12000 | 4,18 | 0,12 | 0,21 | 52,54 | 34,6 | 6,0 |
| DA03007S05H* | S | 5 | 3,5~5,5 | 0,18 | 0,90 | 10000 | 3,46 | 0,10 | 0,14 | 35,49 | 29,7 | 6,0 |
| DA03007S05M* | S | 5 | 3,5~5,5 | 0,14 | 0,70 | 8000 | 2,70 | 0,08 | 0,10 | 25,80 | 24,1 | 6,0 |
| DA03007S05L* | S | 5 | 3,5~5,5 | 0,10 | 0,50 | 6000 | 1,98 | 0,06 | 0,05 | 12,48 | 16,1 | 6,0 |
| DA03007S12U* | S | 12 | 7,0~13,8 | 0,12 | 1,44 | 12000 | 4,18 | 0,12 | 0,21 | 52,54 | 34,6 | 6,0 |
| DA03007S12H* | S | 12 | 7,0~13,8 | 0,09 | 1,08 | 10000 | 3,46 | 0,10 | 0,14 | 35,49 | 29,7 | 6,0 |
| DA03007S12M* | S | 12 | 7,0~13,8 | 0,07 | 0,84 | 8000 | 2,70 | 0,08 | 0,10 | 25,80 | 24,1 | 6,0 |
An die Modellnummer wird zum Schluss noch ein Buchstabe für die Zusatzfunktion angehängt – zum Beispiel wird aus DA03510B12H der Artikel DA03510B12HA mit Autostartfunktion. Welcher Buchstabe wofür steht, zeigt die Tabelle unten.
Zusatzfunktionen und ihr Kürzel
| Kürzel | Funktion | Was sie bewirkt |
|---|---|---|
| – | Standard | Ausführung ohne Zusatzfunktion. |
| A | Autostartfunktion | Der Lüfter läuft nach einer Blockade selbsttätig wieder an. |
| R | Rotationsüberwachung (RD) | Meldet der Steuerung, wenn sich der Lüfter nicht mehr dreht. |
| F | Tachosignal (FG) | Gibt die aktuelle Drehzahl als Signal an die Steuerung weiter. |
| P | Pulsweitenmodulation (PWM) | Die Drehzahl lässt sich über ein PWM-Signal stufenlos regeln. |
| T | Temperatursensor | Regelt die Drehzahl abhängig von der gemessenen Temperatur. |
| G | PWM + Tachosignal | Drehzahl regelbar und gleichzeitig überwachbar. |
| H | PWM + Rotationsüberwachung | Drehzahl regelbar, Stillstand wird gemeldet. |
| -IP54 | Schutzart IP54 | Gehäuse und Motor gegen Staub und Spritzwasser geschützt. Das Kürzel wird hinten an die Artikelnummer angehängt, zum Beispiel DA03510B12HA-IP54. |
| Anschluss: | Litzen |
|---|---|
| Anschlussleitung: | UL1007AWG#26, rot (+) / schwarz (−) |
| Betriebsspannung (VDC): | 7,0~13,8 V |
| Gewicht (g): | 6,0 g |
| Größe: | 30x7mm |
| Lager: | Gleitlager |
| Lebensdauer: | ca. 30.000 Stunden bei 40°C |
| Leistungsaufnahme (W): | 1,08 W |
| Luftstrom (CFM): | 3,46 CFM |
| Luftstrom (m³/min): | 0,10 m³/min |
| Material Gehäuse: | Kunststoff (UL94V-0) |
| Material Lüfterrad: | Kunststoff (UL94V-0) |
| Max. Druck (inch H₂O): | 0,14 inch H₂O |
| Max. Druck (pa): | 35 |
| Max. Lautstärke: | 31 dB-A |
| Max. Volumenstrom: | Ca. 100 l/min |
| Normen: | UL, TÜV, CE |
| Spannung: | 12V |
| Stromstärke (A): | 0,09 A |
| Stromversorgung: | DC |
| Temperaturbereich: | -40 bis +70°C |
| Drehzahl: | 10.000 rpm |
| Zusatzfunktionen: | Autostartfunktion |
